- Два режима замена 0 ~ 13кВ/0 ~ 45.5кВ
- Време одговора на напон је мање од 5 мс
- Укупно хармоничко искривљење излазног напона је мање од 1%.
- Стабилност: 0,1% ФС на крају 35кВ/10кВ
- Прецизност подешавања: 0,1% пуне скале на 35k/10kV терминалима.
- Stopa regulacije negativnog opterećenja; amplituda fluktuacije napona u stacionarnom stanju je manja od ±0.5% Un
- Промена брзине:
Место порекла: |
Кина |
Име бренда: |
Wago Dingyi |
Број модела: |
|
Сертификација: |
Уређаји за уље ЦНА ЦМА |
Минимална количина наруџбе: |
један |
Време испоруке: |
90 дана |
Opis：CWLPA serija mobilnog vozilo-montiranog simulatora smetnji u elektroenergetskom sistemu je unapred instalirana u kontejneru. Usvaja princip povratne informacije povezanosti sa mrežom i punu digitalnu vektorsku kontrolnu tehnologiju zasnovanu na DSP obradi u realnom vremenu, uzimajući stvarnu mrežu kao model, kako bi se postigao dvosmerni protok energije. Kroz DSP punu digitalnu algoritam, može simulirati karakteristike mreže i sprovesti testove prilagodljivosti napona kao što su odstupanje napona/frekvencije, trofazna neravnoteža, treptanje napona, harmonici mreže i drugi testovi; kao i simetrične i asimetrične visoke i niske naponske testove prolaska kroz greške, kontinuirane testove prolaska kroz greške i druge testove prolaska kroz greške.
Спецификације:
Номинални капацитет |
10000кВА |
Укупна ефикасност |
Више од 90% (у стању пуног оптерећења) |
Метода изоловања |
Магнетна изолација |
Метода распршивања топлоте |
присилно хлађење |
Способност повратне информације |
100% повратна енергија |
Улазни напон |
АЦ 10КВ/35КВ+10% |
Метода улазне везе |
3П3В+Г |
Улазна фреквенција |
50 Хц + 5% |
Фактор улазне снаге |
0,98 (преко пола оптерећења) |
Метода излазне везе |
3П3В |
Излазни напон |
|
Интеракција човека и машине |
Точни екран / даљински рачунар |
Параметри приказивања |
Излазни напон (3-фазна), излазна струја (3-фазна), излазна фреквенција, излазна фаза (3-фазна), излазна активна снага (3-фазна), излазни фактор снаге (3-фазна), напон шине, струја шине итд. |
Резолуција екрана |
Напређење, струја, снага: ±0,2% ФС Фреквенција: 0,001 ХЗ |
Степен заштите |
Основна структура није мања од IP54 |
Окружење рада |
Мобилна аутомобила за спољашњу употребу |
Услови прскања соли Вишина |
Површина контејнера користи антирожним прајмером и спољним бојом, са снажном отпорношћу на корозију |
Температура радног окружења |
3000м; изнад 3000м, испуњава одредбе GB/T3859.2-2013 и може се користити на смањеном капацитету у распону температуре од -25 до 40 °C. |
Номинални капацитет |
0,001Ун/мс ~ 0,2Ун/мс |
Тренутни показатељи |
Прецизност приказивања: 0,2% + 0,2% ФС |
Показачи фреквенције |
1. у вези са Диапазон подешавања: 45 - 65 ХЗ 2. Уколико је потребно. Величина корака за подешавање: 0.01Hz 3. Уколико је потребно. Стопа стабилности фреквенције: Флуктуација стационарне фреквенције је мања од +0,005Hz 4. Уколико је потребно. Тачност прилагођавања фреквенције: 0,005Hz |
Уколико је потребно, примењује се и уколико је потребно. |
1. Постављање Разница инјектирања хармонија: до 25 пута највише 2. Постављање Интерхармонични распон убризгавања: 5 - 1250Хз 3. Постављање Количина убризгавања: Истовремено убризгавање 10 различитих хармоника 4. Постављање Садржај хармоника: 8% за непарне хармонике, 4% за паре хармонике, а стопа варијације укупних хармоника може достићи до 15%. 5. Постављање Тачност убризгавања: < 0, 2% |
Функција симулације трофазне дисбалансе |
1. Uređaj može simulirati izlaz neuravnoteženog trofaznog napona sa regulacijskom snagom trofaznog neuravnoteženog napona od 100%. 2. Napon se može podešavati u jednoj fazi. Kada se podešava jednofazni napon, promene amplitude drugih dve faze su manje od 1% od nominalne vrednosti (u skladu sa zahtevima za nisku i visoku otpornost na izolaciju). 3. Izlazni fazni ugao: kontinuirano podesiv od 0 do 360°. 4. Deviacija faznog ugla: <±1,5 stepeni (pod normalnim radnim uslovima). 5. Izlazni fazni ugao: početni fazni ugao može se postaviti tokom testa (uključujući tačku nulte prekoračenja). 6. Уколико је потребно. Корак за подешавање фазног угла: 0,1 степени. |
Програмски излаз |
1. у вези са Минимално време програмирања је 5 мисисекида, максимално време програмирања је 999 сати, а корак програмирања је 1 мисисекида. 2. Уколико је потребно. Напречење, фреквенција и фаза могу се програмирати и подешавати. Програмски подаци се могу покренути у петљи. Постоје две опције за промене корака: промене корака и постепене промене. У експерименталним корацима се може истовремено изводити група виртуелних синхронних сигнала са кашњењем. 3. Постављање Током спровођења експерименталних корака, се може издати скуп одложених виртуелних синхронних сигнала. 4. Постављање Меморија за ниску струју и високу струју може се подесити. |
одбрамбена функција |
Улазна пречека фреквенција, улазна пречека напона, улазна пречека струје, ИГБТ пречека струје, ДЦ шина пречека напона; излазна пречека струје. Заштита од краћег споја, излазног пренапрежења, прегревања магнетних компоненти. |
Апликације:

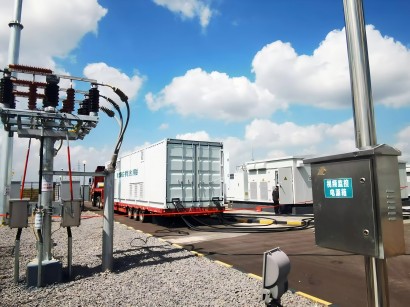

(индустрија примене) Мобилни уређај за симулацију поремећаја у мрежи монтиран на возило CWLPA серије испуњава могућности тестирања потребне за откривање и сертификацију фотоволтајских, складиштења енергије, ветроенергетских и других нових енергетских централа. Обично је серијски повезан са колекторским линијама нових енергетских централа, а страна излаза повезана је са страном високе напоне трансформаторске кутије нове јединице за производњу енергије. Промјеном излазних параметара, симулира промене у мрежи за тестирање електрана.
（Funkcija testiranja opreme）
1. Постављање Испит прилагодљивости на напон
2. Постављање Испит прилагодљивости флуктуацији
3. Постављање Испит прилагодљивости фреквенцији
4. Постављање Испит прилагодљивости на хармонични напон
5. Постављање Испит прилагодљивости трофазног неравнотеже напона
6. Постављање Проверка пропадања на високом напону (симетрична и асиметрична)
7. Постављање Проверка пропадања на нултом напону (симетрична и асиметрична)
8. Постање Проверка пропадања ниског напона (симетрична и асиметрична)
9. Постављање Продолжавајући пролазни тест (симетрични и асиметрични)
Техничке карактеристике
1. у вези са Опрема је унапред инсталирана у контејнере и погодна је за употребу на отвореном. Има добру отпорност на корозију и погодан и поуздан је за транспорт.
2. Постављање Подржава више јединица истог модела које се могу повезати паралелно, са максимум 10 јединица које се могу повезати паралелно.
3. Постављање У паралелном режиму коришћења стране високе напоне, само паралелни кабл високе напоне треба да буде повезан током паралелног рада, без потребе за повезивањем кабла стране ниске напоне. Проводка је мања и ефикасност тестирања је висока.
4. Постављање Напредак на страни високог напона се користи као параметар контролне петље, са јаким оптерећењем и високом тачношћу излазног напона (тачност на страни високог напона није мања од 0,1% F.S.).
5. Постављање Програм напона може постићи брз одговор (време одговора мање од 1 мс).
6. Постављање Има способност да симулира изобличење таласног облика мреже, са високом хармоничном тачношћу (тачност већу од 0,5%) када изводи 2-25 хармоничних компоненти.
7. Постављање Сазрела технологија дигиталне контроле и комплетна хардверска филтрирања чине да је садржај напона и струје низак, а стопа изобличења таласног облика мала (страни напон високе напоне је мањи од 1%).
8. Уколико је потребно Користи се велики ЛЦД екран, који може приказивати више података које треба пратити, као што су напон, струја, активна снага, реактивна снага, фактор снаге, фактор врха итд.
9. Има комплетне функције за заштиту: прекомерна снага, прекомерна струја, прекомерно напон, кратки прекид, прекомерна температура итд.
десет. Комуникација опреме користи ВИФИ везу како би се постигла одвојеност контроле и високонапонске енергетске јединице, што тестирање чини сигурнијим.
